自2020年6月1日始R-8后板上增益升级接口，用户升级FPGA与USB的固件时无需再打开机箱。
价格：(包含中国大陆，港澳运费)
标准版：
9900元
全时钟升级版 ：10500元
（在标准版基础上升级主板两个时钟为Accusilicon飞秒时钟及USB界面升级两个Crystek 飞秒时钟）
全升级版 ： 10700元
（在标准版基础上升级主板两个时钟为Accusilicon飞秒时钟及USB界面升级两个Crystek
飞秒时钟及USB隔离与独立USB界面供电）
主板升级的Accusilicon clocks:
USB界面升级的Crystek clocks:
点击下载USB驱动
Amanero
combo 384
自2019年11月1日始R-8采用显示屏下无印刷的面板（内部与功能设置方法与原来一样）。
DA7 V2 推出
自从2018年12月7日始， DA7 模块升级到 DA7 V2.
DA7 V2 升级了硬件线路及更换了梯阶电阻。
在我们的试听，DA7 V2提升了音质的透明度与细节，音场定位更精准。
在测试中，DA7 V2的THD降低了10DB。
与 R 7
的区别 :
R-8在应用R-7的全部优势技术基础上，应用贴片式自动化生产以降低成本与售价，在音质上，它们是相当接近的。
R 7用户感受：
https://www.head-fi.org/threads/new-audio-gd-r2r-7-flagship-resistor-ladder-dac.853902/page-180
6 Moon Reviews :
http://www.6moons.com/audioreviews2/audio-gd/1.html
R-2R DAC 的优缺点:
优点 :
1, R-2R
不会将时钟信号转换到输出信号。
2, R-2R 不敏感于 jitter 但
Delta-Sigma 就相当敏感。
3,
R-2R的输出信号电平的精准度高于Delta-Sigma .
缺点 :
1, R2R
的谐波失真度可以做到相当低但还不能做到象ES9038
PRO (Delta-Sigma)那样的低谐波失真。
2, Glitch
与梯阶电阻的精度不容易解决，（但我们已从固件设计上解决这些问题）。
市场上流行的R-2R设计:
无论是DIY套件或是厂制品，R-2R已经变得流行。

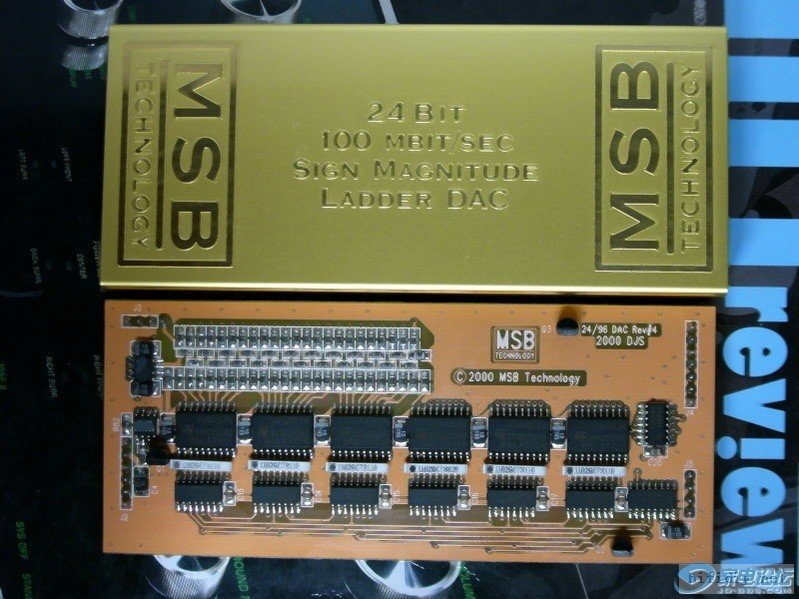

在低价位的DIY 套件市场，通常的设计是学习了MSB旧有技术，但仅保留了信号转换的部分而舍弃了原厂精妙的设计。这种设计是通过数据串行输入到移位寄存器IC去将数据
转换到模拟信号的转换，是根本无法解决R-2R的技术难题，这种设计的性能是完全依赖梯阶电阻的精度。
在Hi -End
市场的厂制品，使用了相当复杂的技术去解决R-2R存在的问题，从而达到高性能与音质。

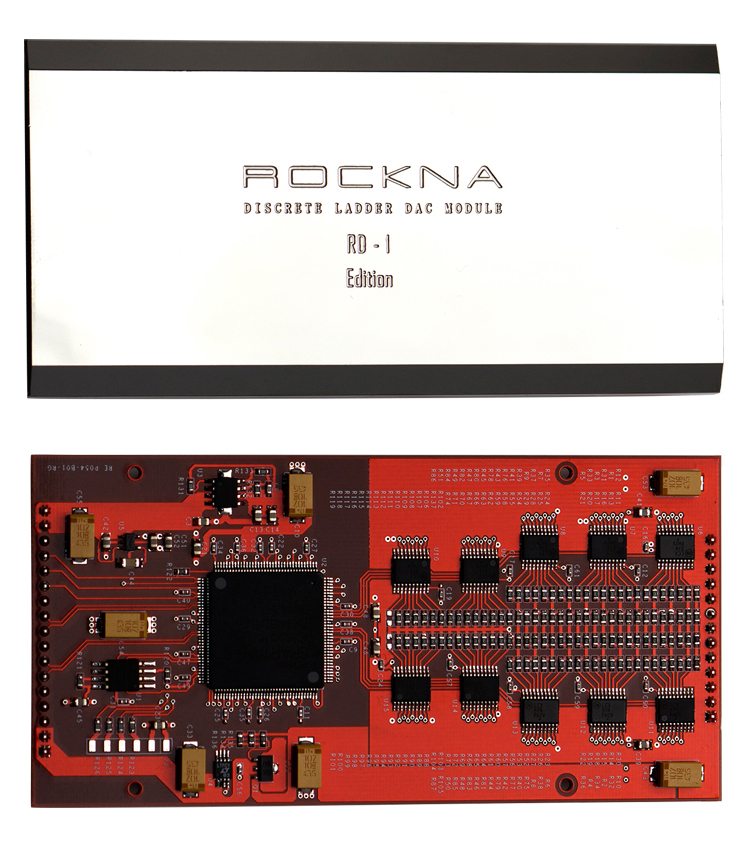

一些厂家使用移位寄存器IC的串行控制模式。下图的设计是使用了FPGA并行控制梯阶电阻开关的方式。并行控制模式，每一bit的梯阶电阻开关都单独控制，因此具有超高速度
（并行模式仅需1个时钟周期去发送或更新所有数据， 串行模式则需要
至少8到24个时钟周期）去发送或更新数据，并可以在任何时候即时纠正数据从而令输出信号具有低失真特性，解决由于电阻公差及Glitch等引致的问题。
梯阶电阻的精度:
很多人只关心梯阶电阻的精度，
他们看来R-2R就是取决于电阻的精度。
现今，24
bit已是一个标准，但可制造的电阻精度是否可以达到24 bit？
即使是16 bit,
精度要求已是1/66536， 即使是 0.1% （1/1000）的电阻精度，是完全不足够的。就算是0.01%
（1/10000），也依然未能达到 16 bit的要求，更不要说是24 bit.
因此电阻的精度并不是解决问题的方向。假如世界上有0.00001%的电阻，能达到24
bit的要求，但梯阶电阻的开关内阻的离散性，会将这个超级高精准度
的优势完全抹去。
我们要从技术上解决问题，而不是单凭提高电阻的精度。但我们依然在产品中使用超高精度的电阻。
相当重要的FPGA:
FPGA是可编程的逻辑阵列器件。
现今，FPGA已应用在不少 Hi-End级别的DAC产品中，
象流行的ROCKNA WAVEDREAM DAC.
FPGA内部的硬件布局，可以通过复杂的软件去设计与排布，并且硬件是可以通过软件的升级而得到升级。
当升级固件时，硬件就会同时得到升级。这样的设计具有相当高的灵活性，可以通过软件升级实现音质的提升，增加更多更新的功能，以及令产品永远不会落后于时代。
R-8 没有设计任何的静音开关以保证信号品质。
责任重大的FPGA:
1, 内建高性能SPDIF解调器，而不采用市场上固化低性能的SPDIF解调芯片如
DIR9001, WM8805 and AK411X 等.
2,
重组时钟及FIFO技术，输出数据可以精准同步到时钟上，拒绝jitter.
3, 内建 2X, 4X
and 8X 数字滤波器，及4种不同算法NOS模式可供用户选择最贴合个人口味的音色。
全分立件输出级:
信号经过最后一级是模拟输出级，输出级对DAC的音质影响是决定性的。再优秀的数字电路设计，没有一个优秀的模拟输出级设计，音质也会变得极其普通。
高速的CAST放大器担任信号的放大与处理，CAST放大器是没有负反馈的设计，且工作于电流信号模式，而不必象其他的设计一样，将信号反复在电流与电压间多次变换。
输出的缓冲器级是单端纯A类FET设计，且两组并联以实现更低的输出阻抗。
总而言之，输出级是工作于纯A类的状态，完全没有负反馈， 以可以重现纯净与逼真的声音信号。
DAC内建四个OPA运放担任直流伺服功能，这样DAC就无需耦合电容也可以正常工作，避免了电容产生的音染。
在DA
模块后的所有信号通道，没有使用任何开关元件以实现最真最纯的音质效果。
强大的电源设计:
DAC 内建有3个R型变压器，总功率达到 130W，对数字部分，
左右声道的模拟部分进行分离独立供电。
数字处理电路使用的13组超高速低噪音稳压电源组成双重稳压供电。
模拟部分使用10组纯A类稳压电源组成双重稳压电源供电。
全部电源都具有超高速及超低噪音的特性。纯净的独立电源供电令各部分电路均达到最佳的性能与音质。
布局
:
DAC使用5MM厚的铝板去分隔开数字部分，左与右声道模拟部分及变压器部分，以避免它们之间的相互干扰。
左右声道的模拟部分使用对称布局分布于数字部分两侧，具有相同的信号线长度与距离，令音质更精准。
繁复的布局与安装工艺只因为了音质更清晰纯真，背景更宁静，音场更宽广。
|
