R2R 1
真正平衡DAC

全分立 R-2R 电阻梯阶DAC
面板可选择OS/NOS 模式

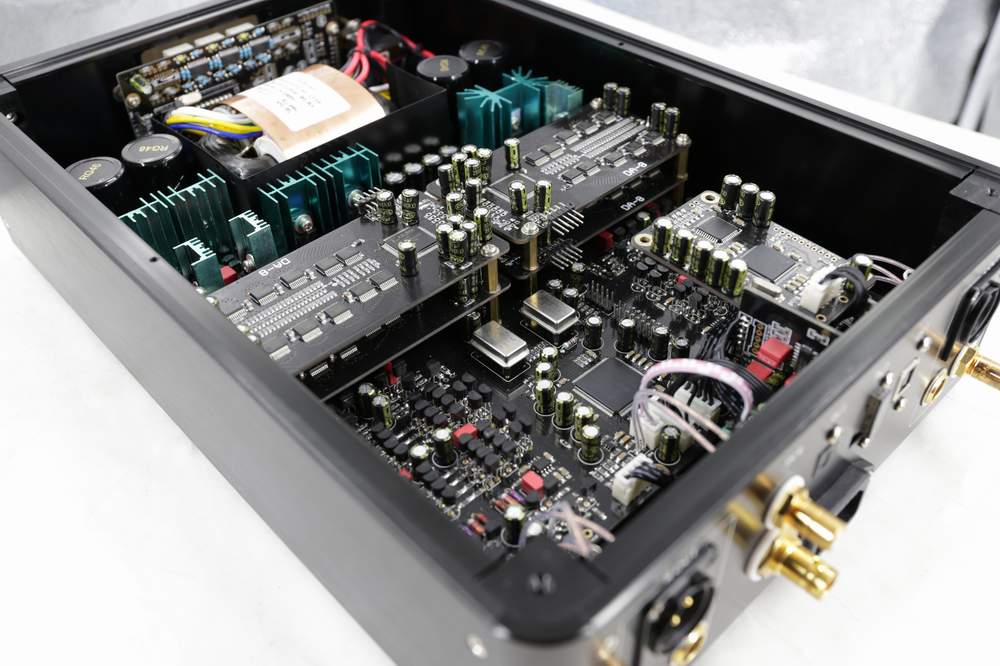

内建2组R-2R
DA 8 模组

内建FPGA 处理器,杜绝 jitter
USB / HDMI支持DXD与DSD
32bit / 384K 异步传输Amanero Combo 384

使用OCC及顶级配件

价格:5399元
(包国内邮费)







R2R 1 可与NFB-1AMP 组成耳机系统或DAC + 前级系统。购买R2R 1 + NFB-1AMP  可享优惠折扣。
Click to view              NFB-1AMP
概述 使用指引 规格 定制选项


点击查看 Amanero combo 384

Audio-gd 的产品均基于 AP SYS-2722 (最顶级的专业音频测试仪) 进行设计及测试



校调 R2R  2DAC  :

           很多客户以为一台DAC, 用什么芯片与元件就决定了声音的风格。
           但这是误解。
           我们可以校调机器达到任何我们想得到的音色风格。
           例如NFB7.77, 使用了双ES9038  Pro,但音色校调上是相似于R2R 7, 即使AB对比,竟然上也完全听不到 Delta-Sigma 芯片的风格。
          分立件的R-2R设计具有比传统R-2R芯片更佳的细节与透明度。我们考虑到本机属于中低价位产品,用户可能喜欢厚润耐听的音色,因此我们花了很多时间去调整,测试偶次及奇次谐波与频响,反复聆听,才最终确定下产品的参数。
           许多发烧友也知道偶次谐波,象胆机一样,合适份量的偶次谐波,特别是2次谐波可以令声音象胆机及圆润。
          但多数发烧友,包括一些设计者也不知道奇次谐波的好处,他们只会认为奇次谐波令声音变差,殊不知合适的奇次谐波,特别是3次谐波可以令音色鲜活。
          如果用户喜欢看数据多于聆听,R2R 1 可能比不上同价位的 ES90XX PRO (Delta-Sigma) 产品,但声音却是更模拟及耐听。
          平衡的组合通常会比非平衡组合更中性一些,如果阁下喜欢非常中性的音色,选择R2R 1+ NFB1AMP是比较合适。相反如果阁下喜欢稍厚暖的音色,或使用较明亮的耳机,R2R 2+ C2就是更合适的选择。

R-2R DAC 的优缺点:


优点 :
           1, R-2R 不会将时钟信号转换到输出信号。
           2, R-2R 不敏感于 jitter 但 Delta-Sigma 就相当敏感。
           3, R-2R的输出信号电平的精准度高于Delta-Sigma  .
           缺点 :
           1, R2R 的谐波失真度可以做到相当低但还不能做到象ES9038 PRO (Delta-Sigma)那样的低谐波失真。
           2, Glitch 与梯阶电阻的精度不容易解决。


市场上流行的R-2R设计:

无论是DIY套件或是厂制品,R-2R已经变得流行。
          在低价位的DIY 套件市场,通常的设计是学习了MSB旧有技术,但仅保留了信号转换的部分而舍弃了原厂精妙的设计。这种设计是通过数据串行输入到移位寄存器IC去将数据 转换到模拟信号的转换,是根本无法解决R-2R的技术难题,这种设计的性能是完全依赖梯阶电阻的精度。




在Hi -End 市场的厂制品,使用了相当复杂的技术去解决R-2R存在的问题,从而达到高性能与音质。 一些厂家使用移位寄存器IC的串行控制模式。下图的设计是使用了FPGA并行控制梯阶电阻开关的方式。并行控制模式,每一bit的梯阶电阻开关都单独控制,因此具有超高速度 (并行模式仅需1个时钟周期去输出所有数据, 串行模式则需要 至少8到24个时钟周期)去发送或更新数据,并可以在任何时候即时纠正数据从而令输出信号具有低失真特性,解决由于电阻公差及Glitch等引致的问题。


梯阶电阻的精度:


很多人只关心梯阶电阻的精度, 他们看来R-2R就是取决于电阻的精度。
           现今,24 bit已是一个标准,但可制造的电阻精度是否可以达到24 bit?
           即使是16 bit, 精度要求已是1/66536, 即使是 0.1% (1/1000)的电阻精度,是完全不足够的。就算是0.01% (1/10000),也依然未能达到 16  bit的要求,更不要说是24 bit.
          因此电阻的精度并不是解决问题的方向。假如世界上有0.00001%的电阻,能达到24 bit的要求,但梯阶电阻的开关内阻的离散性,会将这个超级高精准度 的优势完全抹去。
           我们要从技术上解决问题,而不是单凭提高电阻的精度。但我们依然在产品中使用超高精度的电阻。


相当重要的FPGA:


FPGA是可编程的逻辑阵列器件。
          现今,FPGA已应用在不少 Hi-End级别的DAC产品中, 象流行的ROCKNA WAVEDREAM DAC.
          FPGA内部的硬件布局,可以通过复杂的软件去设计与排布,并且硬件是可以通过软件的升级而得到升级。
           当升级固件时,硬件就会同时得到升级。这样的设计具有相当高的灵活性,可以通过软件升级实现音质的提升,增加更多更新的功能,以及令产品永远不会落后于时代。


责任重大的FPGA:


1, 内建高性能SPDIF解调器,而不采用市场上固化低性能的SPDIF解调芯片如  DIR9001, WM8805 and AK411X 等.
           2, 重组时钟及FIFO技术,输出数据可以精准同步到时钟上,拒绝jitter.
           3, 内建 2X, 4X and 8X 数字滤波器,及4种不同算法NOS模式可供用户选择最贴合个人口味的音色。

分立件 真正平衡输出级:


信号经过最后一级是模拟输出级,输出级对DAC的音质影响是决定性的。再优秀的数字电路设计,没有一个优秀的模拟输出级设计,音质也会变得极其普通。
           模拟输出级直接连接在DA 8 模块后面,全部使用过孔式元件(非SMD)。
           高速的CAST放大器担任信号的放大与处理,CAST放大器是没有负反馈的设计,且工作于电流信号模式,而不必象其他的设计一样,将信号反复在电流与电压间多次变换。
            输出的缓冲器级是单端纯A类FET设计,且两组并联以实现更低的输出阻抗。
            总而言之,输出级是工作于纯A类的状态,完全没有负反馈, 以可以重现纯净与逼真的声音信号。
            DAC内建 四个OPA运放担任直流伺服功能,这样DAC就无需耦合电容也可以正常工作,避免了电容产生的音染。
            在DA 模块后的所有信号通道,没有使用任何开关元件以实现最真最纯的音质效果。


强大的电源设计:


DAC 内建13组超高速超低噪音电源 并组成双重稳压以更好消除电源噪音,供电到各不同部分。
