JZ-1 CD/DVD摩机时钟板
　

     DAC-100技术特点:
     DAC-100具有USB接口输入，适应了电脑多媒体的用途，从发烧的角度与电路器件去制作，令电脑不再仅是连接普通的电脑多媒体音箱，而可以作为发烧级音响组合中的一个组成部分。
      DAC-100具有75欧的数字同轴输入，可与一般的CD机，DVD机，或具有数字同轴输出的声卡相连，令本机可充当中高档音响器材中的音源构成部分。

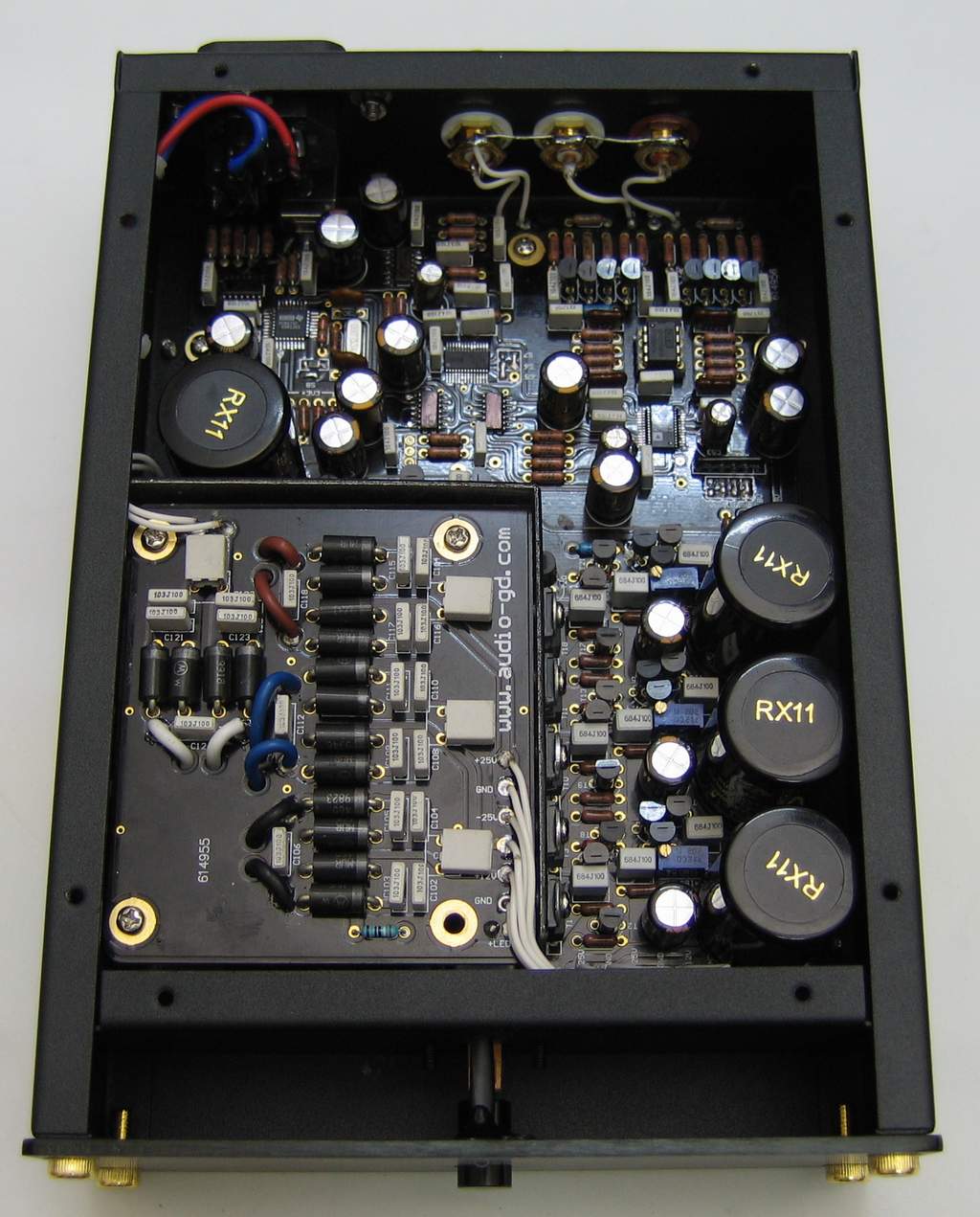

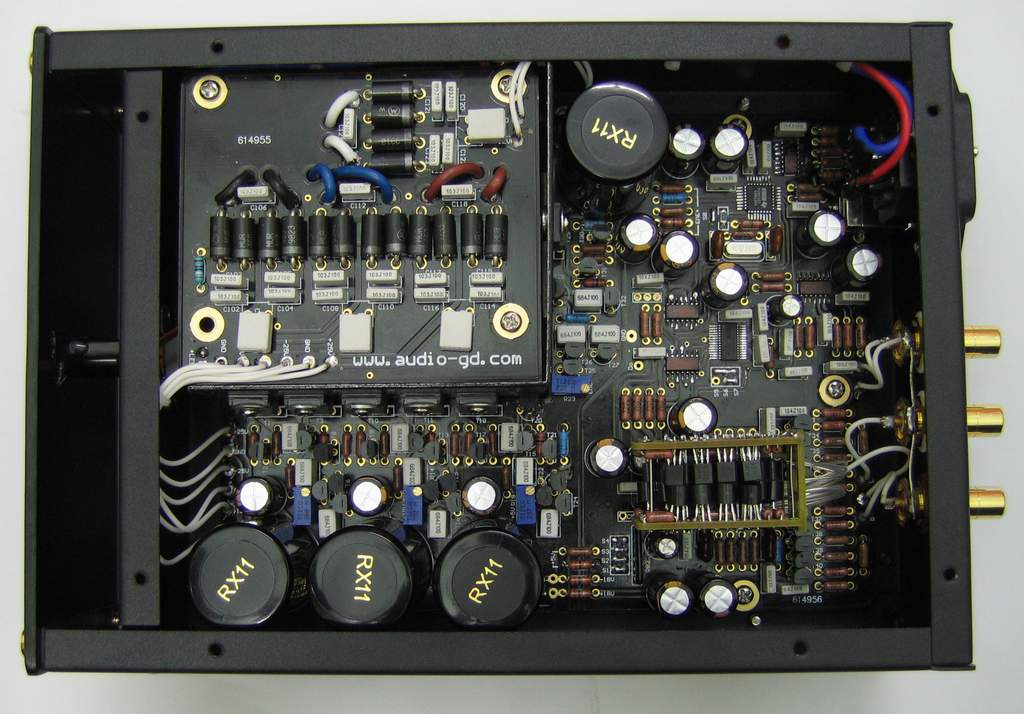

1  布局：DAC-100将变压器与整流电路进行分隔屏蔽，杜绝了变压器与整流电路对数字音频电路的干扰，减少噪音及由于干扰而令数字电路产生数据错误处理而劣化音质的机会。

2  Jitter: 使用目前最低抖动的DIR9001作为输入解调芯片。

3  时钟相位噪音： 很多爱好者清楚Jitter对数字音频电路的音质影响，但比它影响更大的还有时钟信号的相位噪音，本机极低的相位噪音是通过对线路的参数，Layout的合理设计，纯净的电源供电进行保证，令音质的透明度，细节还原，瞬态表现达到更佳效果。

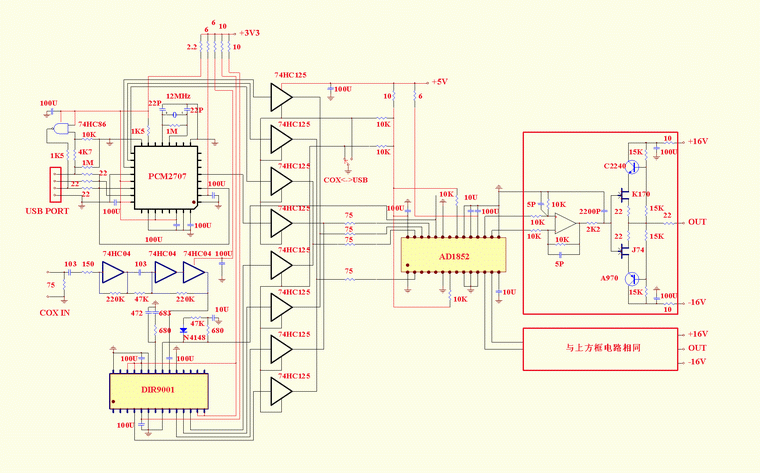

4  USB接口： USB接口采用了BB公司的专用芯片PCM2707，并放弃了内部的DA电路，而仅输出I2S信号到本机的发烧级DA电路进行处理，音质音色均比使用PCM2707内部DA电路提升极大。USB接口采用辅助电路进行处理，令与电脑的连接更匹配。

5  DA与模拟输出电路： 现代的Multibit DAC 芯片层出不穷，没多久就会有几款新型芯片去吸引爱好者眼球，这些芯片多数已支持24Bit/192KHz，但本人觉得，这些芯片中，可形容为“高分低能“，指标极高，但实际音质却强差人意，很多芯片昙花一现，没几个月就被冷落了。本人出于对电路实践的兴趣，也常有试制各芯片，到今，Multibit DAC 芯片能让本人感觉良好就只有CS43122与AD1852，但CS43122似乎稳定性不如何好，容易无故损坏。在本人对AD1852的测试试听中，感觉AD1852解释力高，全频过度较平衡。因此DAC-100采用了AD1852作为DA转换器，支持24Bit/192KHz 过采样。
     由于DA芯片数字滤波特性优秀，输出模拟电路可以做得很简单，使用一阶的低通滤波器就足够了，并且可以将相位失真降低，令音质更清晰灵动。本机使用 使用国外深受好评的OPA-EARTH作为输出电路，（国外用户关于OPA-EARTH讨论点击以下连接：http://www.head-fi.org/forums/f5/review-zero-24-bit-192khz-dac-headphone-amp-pre-amp-269458/index635.html ）
再使用一级渥尔曼接法的FET输出，以音色清晰而柔和，低频弹性 与瞬态，力度好，克服Multibit  DAC 芯片高频与低频协条性差的缺点。

6  DAC-100 电源供应： DAC-100使用一个50W的R型变压器供电。变压器被屏蔽,有效减少变压器的杂波干扰。 超过1万UF的音频专用滤波电容，保证电源的充足平滑供应。并由4组全晶体管并联稳压对电路各不同部分进行供电，以有效提供纯净的电源且降低电源内阻。

     本机音色特点:本机连接本人的马兰士CD16K数字输出及ThinkPad X61 的USB输出，音质感良好。本人建议喜欢声音稍柔和的爱好者使用Beoplayer4.65播放器，如果喜欢中高频量感的爱好者可选择Foobar2000播放器。

     DAC-100线路板套件售价:950元
(包含PCB板及板上所有器件不含机内引线 及以下可选购配件)
(已含EARTH分立件双OPA)

其他可选购的配件
