0DB 菱形功率输出放大器
　


16对输出管的输出板

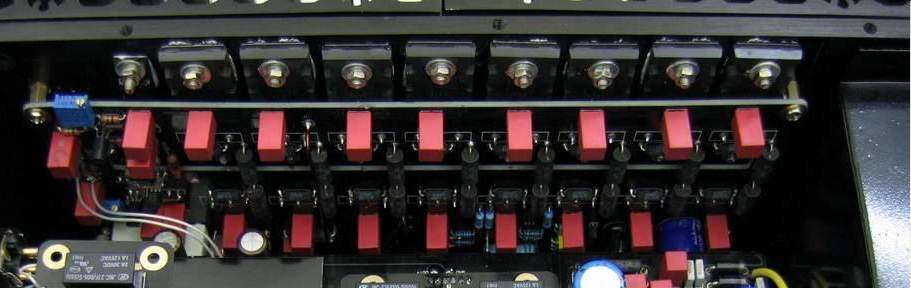

安装实例



　


  本输出板是一套板含有两块输出放大器板,共使用16对输出管,可用于非平衡的输出的功放,也可使用两套B款输出板就可以作为输出功率上千瓦的平衡输出放大器。

  本输出板可用于制作或打摩单体的功放，也可以单独制作一个输出放大器，将电压增益放大器分体外置，就可以更换不同的电压增益放大器达到更换功放的效果。使用一个电压增益分体放大器连接数个输出放大器就可以实现Bi-Amp。

  本输出板工作电压较宽，可在±24V至±50V电压内选择使用（使用高工作电压时需要使用适配耐压的电容器），实现数百瓦的输出功率。板上设计有漂移/过流保护电路，整流滤波电路，连接线较简洁。

本输出板单端输入，适用性强。散热器最小安装面积：140*250MM。

  本输出板为0DB的菱形电路结构，在无反馈工作条件下也比传统的推挽输出电路失真更低，控制力更强，不必使用高偏流也可克服各种失真，音色中性，更容易表现不同增益放大的的音色特性。并且由于无反馈，音质更开扬自然。

售价：
套件1700元（已含线路板）
MKP电容可选择WIMA或EVOX，购买时注明，不注明按EVOX发货。
使用WIMA电容，音色中性传真，
使用EVOX电容，音色稍柔和。

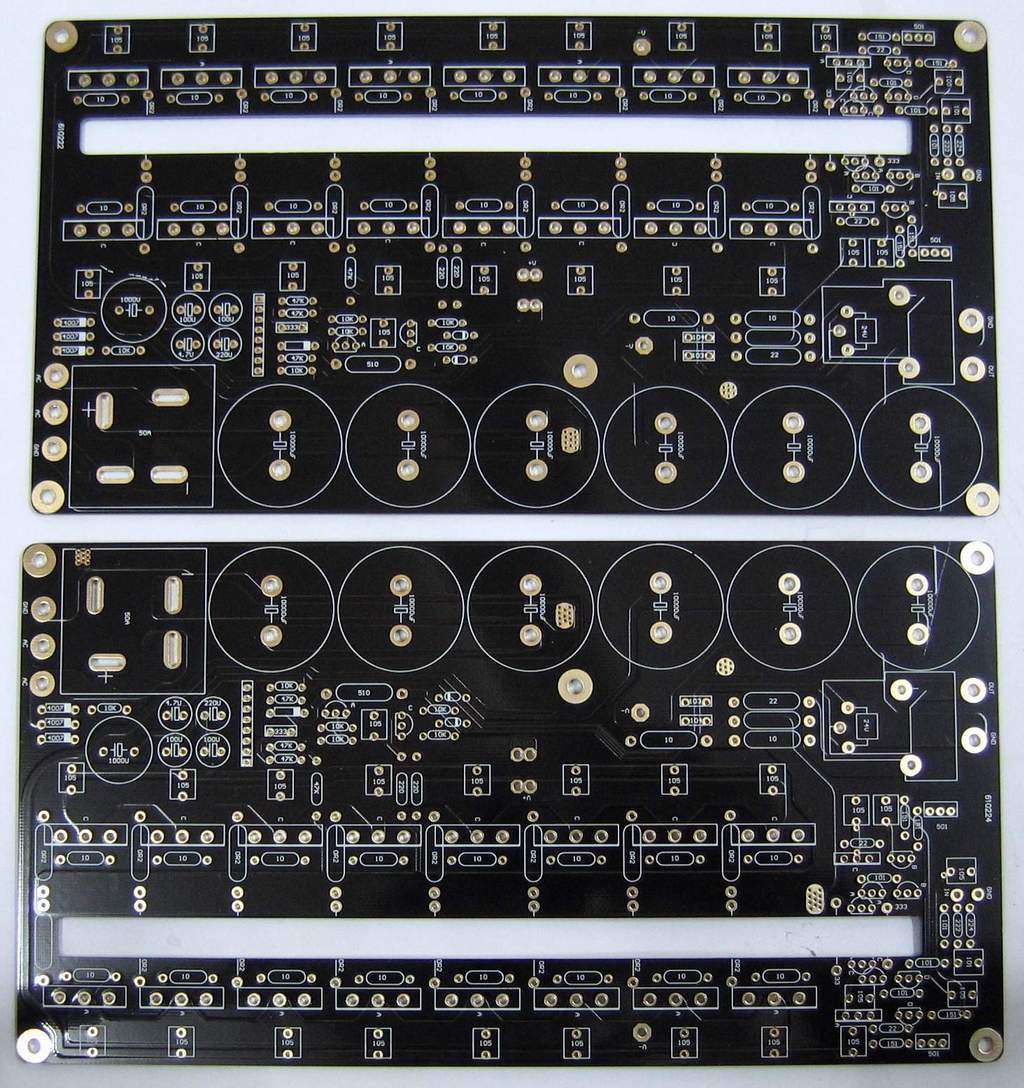

 线路板尺寸:   125*240  MM （每块）
制作资料发邮件索取

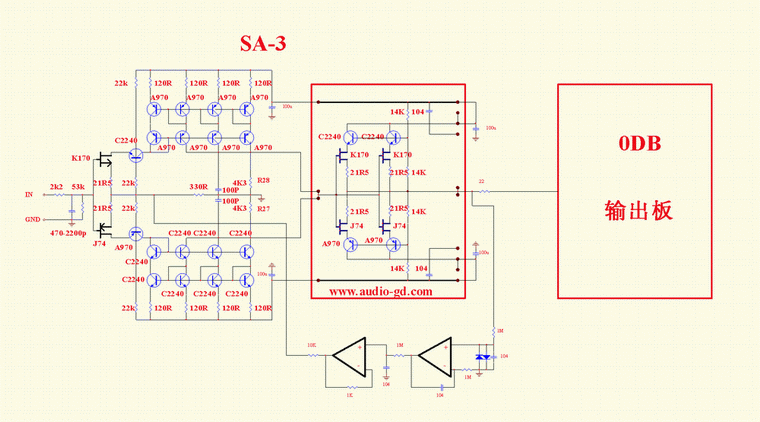

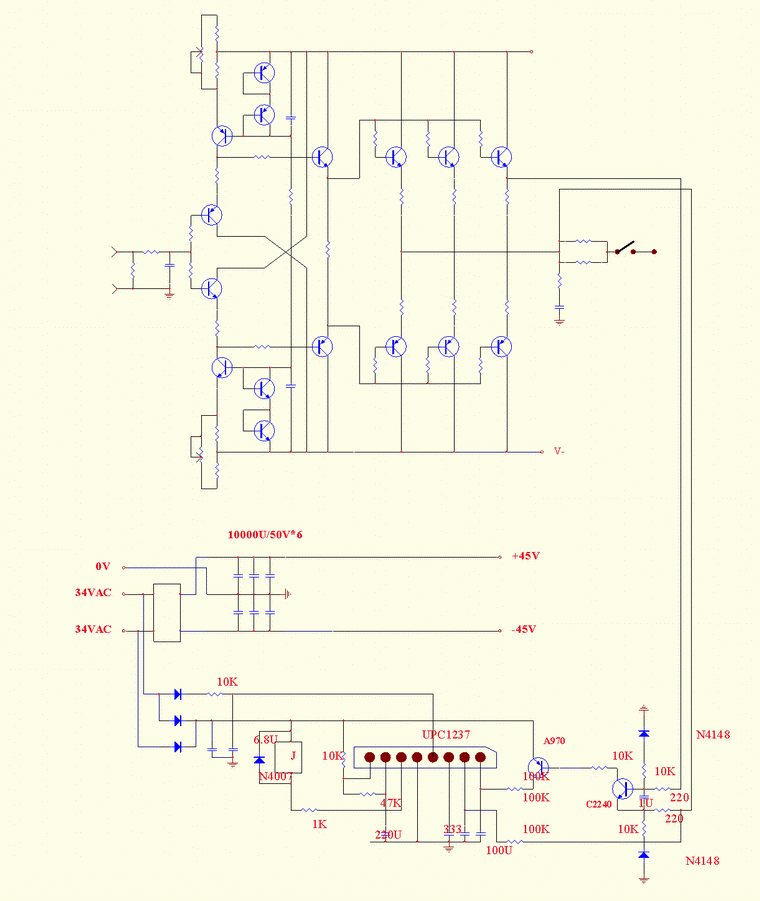

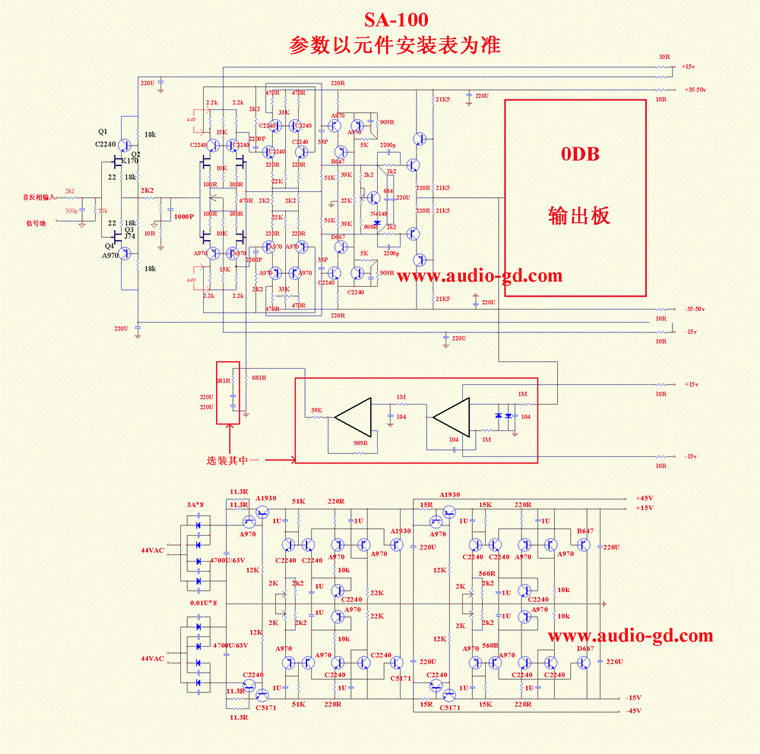

 点击查看原理图：




                                    B型两路输出放大器套件表
　
名称 单位 数量 单价 金额
DALE 电阻 1/4 1/2W 只 56 0.5 28
DALE 电阻 3W 只 40 3 120
可调电阻 只 4 1.5 6
 1U 只 44 5 220
MKP 100P 只 2 2 4
 0.1U 只 2 2 4
 0.01U 只 2 2 4
30A继电器 只 2 10 20
50A方桥 只 2 15 30
NOVER 10000U/50V 只 12 30 360
PCB 套 1 180 180
1% A1930/C5171 对 2 20 40
1% A1943/C5200 对 16 40 640
1% A970/C2240 对 4 3 12
1% B647/D667 对 4 5 20
A970/C2240 对 2 2 4
国产电阻 只 20 0.05 1
国产电阻 3W 只 2 0.1 0.2
4.7U电容 只 2 0.3 0.6
100U电容 只 4 0.3 1.2
220U电容 只 2 0.3 0.6
1000电容 只 2 3 6
1N4148 只 4 0.1 0.4
1N4007 只 8 0.1 0.8
UP1237 只 2 10 20
EVOX 684 只 2 3 6
473电容 只 2 0.5 1
10MH 电感 只 2 10 20
　 　 　 合计 1749.8

全套购买：1700元， MKP电容可选择WIMA或EVOX，购买时注明，不注明按EVOX发货。
